MAC8　표면실장용（연결핀）

표면실장용（연결핀）

표면실장용 연결핀(위치결정핀부착) [OQS시리즈] [1.27, 1.778mm, 2.54mm피치] (1팩10개입)	ＰＡＴ

ＯＱ시리즈에 위치결정핀을 양사이드에 붙여、간단히 위치결정이 가능하게 만든 타잎입니다。
사양에은 ＯＱ시리즈와 같습니다。

품번	A	B	C	D	E	P	쵀대 연결수
OQS-01-4.2	4.2	1.5	0.4	0.635	50.8	1.27	40
OQS-01-5	5	1.5	0.4	0.635	50.8	1.27	40
OQS-01-6.5	6.5	1.5	0.4	0.635	50.8	1.27	40
OQS-11-4.2	4.2	1.5	0.45	0.635	50.8	1.27	40
OQS-11-5	5	1.5	0.45	0.635	50.8	1.27	40
OQS-11-6.5	6.5	1.5	0.45	0.635	50.8	1.27	40
OQS-12-4.2	4.2	1.5	0.45	0.889	56.89	1.778	32
OQS-12-5	5	1.5	0.45	0.889	56.89	1.778	32
OQS-12-6.5	6.5	1.5	0.45	0.889	56.89	1.778	32
OQS-03-4.2	4.2	1.5	0.4	0.635	49.53	2.54	20
OQS-03-5	5	1.5	0.4	0.635	49.53	2.54	20
OQS-03-6.5	6.5	1.5	0.4	0.635	49.53	2.54	20
OQS-13-4.2	4.2	1.5	0.45	0.635	50	2.54	20
OQS-13-5	5	1.5	0.45	0.635	50	2.54	20
OQS-13-6.5	6.5	1.5	0.45	0.635	50	2.54	20
OQS-21-5	5	1.5	0.6	0.8	51.13	1.27	40
OQS-21-8	8	1.5	0.6	0.8	51.13	1.27	40
OQS-21-10	10	1.5	0.6	0.8	51.13	1.27	40
OQS-21-12	12	1.5	0.6	0.8	51.13	1.27	40
OQS-21-15	15	1.5	0.6	0.8	51.13	1.27	40

품번	A	B	C	D	E	P	최대 연결수
OQS-22-5	5	1.5	0.6	0.889	56.89	1.778	32
OQS-22-8	8	1.5	0.6	0.889	56.89	1.778	32
OQS-22-10	10	1.5	0.6	0.889	56.89	1.778	32
OQS-22-12	12	1.5	0.6	0.889	56.89	1.778	32
OQS-22-15	15	1.5	0.6	0.889	56.89	1.778	32
OQS-23-5	5	1.5	0.6	0.8	50	2.54	20
OQS-23-8	8	1.5	0.6	0.8	50	2.54	20
OQS-23-10	10	1.5	0.6	0.8	50	2.54	20
OQS-23-12	12	1.5	0.6	0.8	50	2.54	20
OQS-23-15	15	1.5	0.6	0.8	50	2.54	20
OQS-43-8	8	2.0	1.0	1.27	50.8	2.54	20
OQS-43-10	10	2.0	1.0	1.27	50.8	2.54	20
OQS-43-12	12	2.0	1.0	1.27	50.8	2.54	20
OQS-43-15	15	2.0	1.0	1.27	50.8	2.54	20

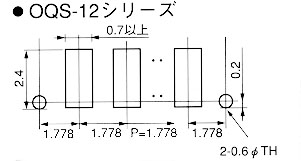

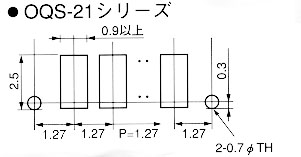

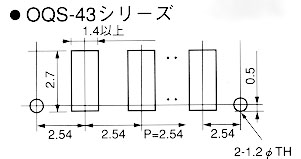

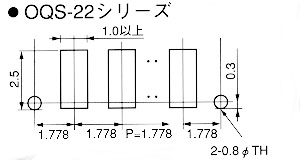

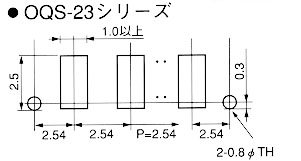

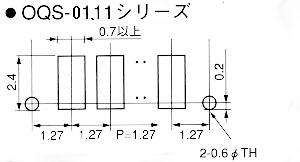

■추천 랜드경

■주문방법
ＯＱＳ－１１－４．２－１０Ｐ ← 양 사이드의 핀이 위치결정핀 입니다。
(위치결정핀을 포함한 극수를 써주십시오。)
（면실장용핀은 8핀 입니다。）
※핀수 지정이 없는 경우에는 최대 연결수로 납품해 드립니다。

■실장시의 주의
긴 연결수로 사용하는 경우、리플로시 수지부에 휨이 발행하는 수가
있으므로、수곳에 접착제를 발라주십시오。

PDF파일(27KB)
