표면실장용（연결핀）
표면실장용 2열 연결핀
[OQW시리즈] [1.27, 2.54mm피치] (1팩10개입) |
ＰＡＴ |
- 표면실장기판의 입출력핀으로 사용해 주십시오。
- １．２７、２．５４mm핀 2열 타잎입니다。
- ＯＱＷ－０１、０３시리즈와 ＰＣＷ시리즈와의
조합으로 프린트기판을 2단 적재가 가능합니다。
- 재질
- 수지부
- ＰＣＴ흑색(UL94V-0) （OQW-11、13시리즈)
- ＰＰＳ흑색(UL94V-0) (OQW-01、03시리즈)
- 핀부・・・린청동
- 처리・・・・・・니켈성금도금
- 전류용량 ・・・・・・２A
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- ７００V ＡＣ、ＤＣ１분간 (OQW-11、01시리즈)
- １０００V ＡＣ、ＤＣ１분간 (OQW-13、03시리즈)
- 사용온도범위・・・・・・－４０～＋１２５℃

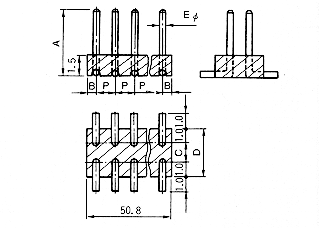

| 품번 | A | B | C | D | Eφ | P |
연결수 |
|---|
| OQW-11-3.8 | 3.8 | 0.635 | 1.27 | 3.27 | 0.45 | 1.27 | 40×2 |
| OQW-11-4.2 | 4.2 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQW-11-5 | 5 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQW-11-6.5 | 6.5 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQW-13-3.8 | 3.8 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-13-4.2 | 4.2 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-13-5 | 5 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-13-6.5 | 6.5 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-01-3.8 | 3.8 | 0.635 | 1.27 | 3.27 | 0.40 | 1.27 | 40×2 |
| OQW-01-4.1 | 4.1 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQW-01-4.6 | 4.6 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQW-01-5.1 | 5.1 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQW-03-3.8 | 3.8 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-03-4.1 | 4.1 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-03-4.6 | 4.6 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQW-03-5.1 | 5.1 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
■주문방법
ＯＱＷ－１１－３．８－１０ＰＷ←편측１０Ｐ、양측 합해서 ２０Ｐ이 됩니다。
（지정이 없으면 최대 연결수로 납품해 드립니다。)

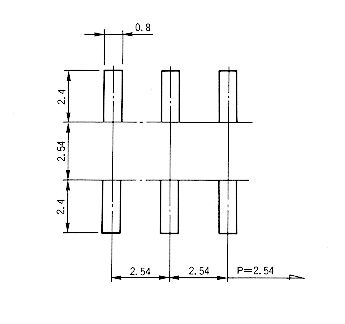

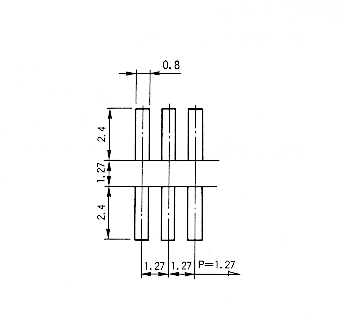

| ■추천랜드경 |
| ＯＱＷ－１１、ＯＱＷ－０１시리즈 | ＯＱＷ－１３、ＯＱＷ－０３시리즈 |
 |  |
PDF파일(21KB)
