표면실장용（연결핀）
표면실장용 2열연결핀(위치결정핀 부착)
[OQWS시리즈] (1팩10개입) |
ＰＡＴ |
- ＯＱＷ시리즈에 위치결정핀을 양사이드에 붙여、간단히 위치결절이
가능하게한 타잎입니다。
- 사양은、ＯＱＷ시리즈와 동일합니다。

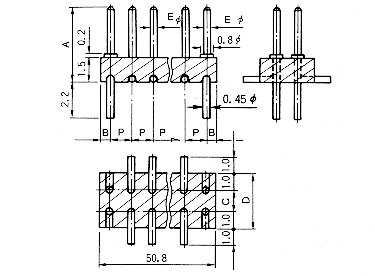

| 품번 | A | B | C | D | Eφ | P |
연결수 |
|---|
| OQWS-11-4.0 | 4.0 | 0.635 | 1.27 | 3.27 | 0.45 | 1.27 | 40×2 |
| OQWS-11-4.2 | 4.2 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQWS-11-5 | 5 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQWS-11-6.5 | 6.5 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQWS-13-4.0 | 4.0 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-13-4.2 | 4.2 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-13-5 | 5 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-13-6.5 | 6.5 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-01-4.0 | 4.0 | 0.635 | 1.27 | 3.27 | 0.40 | 1.27 | 40×2 |
| OQWS-01-4.1 | 4.1 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQWS-01-4.6 | 4.6 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQWS-01-5.1 | 5.1 | 0.635 | 1.27 | 3.27 | 1.27 | 40×2 |
| OQWS-03-4.0 | 4.0 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-03-4.1 | 4.1 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-03-4.6 | 4.6 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
| OQWS-03-5.1 | 5.1 | 1.27 | 2.54 | 4.54 | 2.54 | 20×2 |
■주문방법
ＯＱＷＳ－１１－４．０－１０ＰＷ←편측１０Ｐ、양측 합해서 ２０Ｐ가 됩니다。
(위치결정핀을 포함한 극수를 써주십시오。)
（면실장용 핀은 편측 ８Ｐ、양측 합해서 １６Ｐ이 됩니다。)
（지정이 없는 경우에는 최대연결수로 납품해 드립니다。)
| ■추천랜드경 |

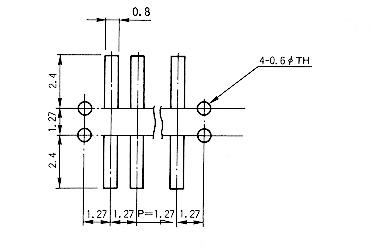

| ＯＱＷＳ－１１、ＯＱＷＳ－０１시리즈 |
 |

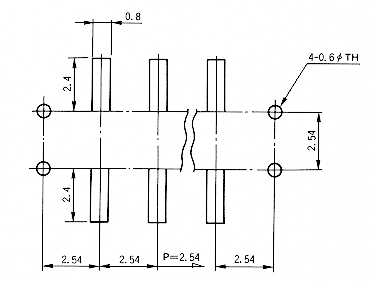

| ＯＱＷＳ－１３、ＯＱＷＳ－０３시리즈 |
 |
PDF파일(24KB)
