| 극세금속 파이프 [TB시리즈] (１팩100개입) |
|---|
| ■사용예 |
 |
 |
- 얇은 스텐레스 와이어등、납땜이 불가능한 전선등을 파이프의 편측에 압착하여 취부 해、편측을 프린트기판에 납땜하여 취부 가능합니다。
- 얇은 와어어 상호를 압착하여 중계 할 때에 사용해 주십시오。
- 재질
- ＴＢ－４、８・・・・・・인청동
- ＴＢ－１０、１４・・・・・・황동
- 처리 ・・・・・・니켈기반금도금

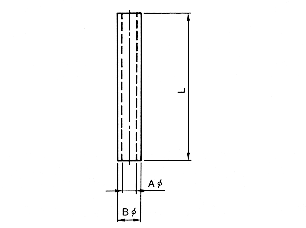

| 품번 | A | B | L |
|---|
| TB-4-5 | 0.29 | 0.4 | 5 |
| TB-4-8 | 0.29 | 0.4 | 8 |
| TB-4-10 | 0.29 | 0.4 | 10 |
| TB-8-5 | 0.53 | 0.76 | 5 |
| TB-8-8 | 0.53 | 0.76 | 8 |
| TB-8-10 | 0.53 | 0.76 | 10 |
| TB-10-5 | 0.77 | 0.97 | 5 |
| TB-10-8 | 0.77 | 0.97 | 8 |
| 품번 | A | B | L |
|---|
| TB-10-10 | 0.77 | 0.97 | 10 |
| TB-10-15 | 0.77 | 0.97 | 15 |
| TB-10-20 | 0.77 | 0.97 | 20 |
| TB-14-5 | 1.08 | 1.38 | 5 |
| TB-14-8 | 1.08 | 1.38 | 8 |
| TB-14-10 | 1.08 | 1.38 | 10 |
| TB-14-15 | 1.08 | 1.38 | 15 |
| TB-14-20 | 1.08 | 1.38 | 20 |
※ＴＢ－１０、ＴＢ－１４시리즈에 압착 할 때는、압착공구ＯＭＸＴ－１
（취부 칩은、떼어내서 사용해 주십시오。）이 사용 가능합니다。
PDF파일(20KB)
