소케트핀
| 콘넥터 단자대[BC,BZ시리즈] (１팩10개입) |
|---|
- ２φ플러그가 들어가는 소케트 입니다。
- 플러그측은ＯＰ－７－１、ＯＰ－７－２、ＯＰ－７－２－１００가
적합 합니다。
- 프린트기판에의 신호라인 공급、전원공급 등에 사용 하십시오。
- 재질
- 핀부・・・・・・린청동
- 수지부・・・・・・ＰＢＴ흑색(UL94V-0)
- 처리
- 적합 메일핀경・・・・・・２．０φ
- 삽입력・・・・・・８００g이하（１핀당）
- 탈거력・・・・・・１００g이상（１핀당）
- 탈착회수・・・・・・１０００회 이상
- 정격전류・・・・・・１０A
- 접촉저항・・・・・・２０mΩ이하
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・１０００V ＡＣ、ＤＣ１분간
- 사용온도범위・・・・・・-４０～+１２５℃
- 프린트판 취부 구멍경・・・・・・１．２φ
■주문방법
ＢＣ－２－１ －５Ｐ←필요한 극수를 기입해 주십시오。(최대１０Ｐ입니다。)
 |

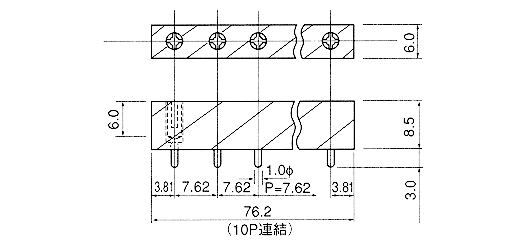

| BC-2-1 |
 |

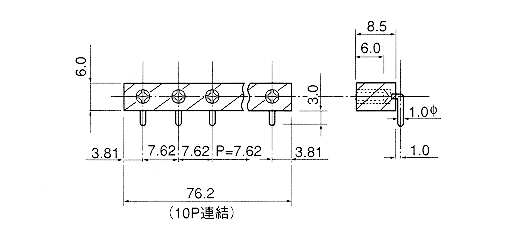

| BZ-2-1 |
PDF파일(29KB)
