MAC8　소케트핀

소케트핀

횡형소케트 [PT시리즈] (１팩100개입)	ＰＡＴ.P

■사용예

옆으로 삽입이 가능한 소케트 입니다。
１단 타잎、２단 타잎、상호 반대쪽에서 삽입 가능한 3종류가 준비되어 있습니다。
저항、콘덴서등의 리드타잎 부품의 조정용에 사용 해 주십시오。
OP시리즈도 취부 가능 합니다。
재질
- 바디・・・・・・황동
- 콘텍터・・・・・・베릴륨동
처리
- 바디・・・・・・니켈도금
- 콘텍터・・・・・・니켈도금
전류용량
- PT-□-0.6・・・・・・2A
- PT-□-0.8・・・・・・5A
- PT-□-1.0・・・・・・5A
접촉저항・・・・・・10mΩ이하
탈착회수・・・・・・100회 이상
탈착력・・・・・・70g이상
사용온도범위・・・・・・-40～+150℃

품번	A	B	C	적합 메일핀경
PT-1-0.6	3	5	3	0.45～0.6Φ
PT-1-0.8	4	6	4	0.6～0.8Φ
PT-1-1.0	4	6	4	0.8～1.0Φ

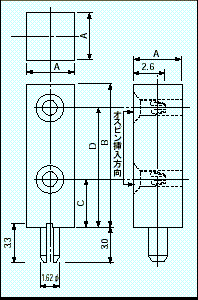

품번	A	B	C	D	적합 메일핀경
PT-2-0.6	3	11	3	9	0.45～0.6Φ
PT-2-0.8	4	12	4	10	0.6～0.8Φ
PT-2-1.0	4	12	4	10	0.8～1.0Φ

품번	A	B	C	D	적합 메일핀경
PT-21-0.6	3	11	3	9	0.45～0.6Φ
PT-21-0.8	4	12	4	10	0.6～0.8Φ
PT-21-1.0	4	12	4	10	0.8～1.0Φ
