H.IC용 유니트케이스 （대형타잎）
케이스용 베이스
[HB시리즈] (１팩10개입)
케이스에 에폭시 수지를 주입하지않는 경우에 사용하는 베이스 입니다。
주변 전체에 ２．５４mm피치로 구멍이 뚫려있습니다 (구멍은 도중에 막혀있습니다。)
그러므로 필요한 장소에 핀을 압입하여 고정시켜 주십시오。
재질
ＰＢＴ흑색(UL94V-0)
핀
황동、니켈기반금도금
사용온도범위・・・・・・－４０～＋１２５℃(
ＨＡ시리즈
취부 후)

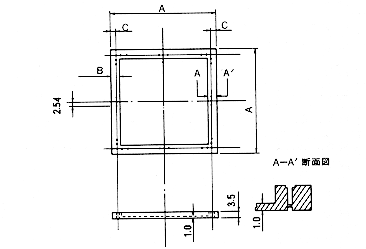

품번
A
B
C
적합케이스
HB-3
27.8
5.24
3.74
HA-1-3,HA-2-3
HB-4
37.8
5.16
3.66
HA-1-4,HA-2-4
HB-5
47.8
5.08
3.58
HA-1-5,HA-2-5
HB-6
57.8
5.0
3.5
HA-1-6,HA-2-6
사용상 주의(
ＨＡ케이스
에 ＨＢ를 붙인 경우)
고온에서 사용하는 경우、밀폐상태가 되면 안에 공기가 팽창하여、케이스가
부풀어 오르므로、사용 하지않는 핀부에 1개의 공구구멍을 뚫어 주십시오。
