랩핑용
| 랩핑 단자 연결 타잎［품번WL시리즈] (１팩10개입) |
|---|
| ■사용예 |
 |
| 점프소케트（ＪＳ－１）을
사용한 경우 |
| (WL-1과JS-1의 조합) |
- ２．５４mm피치로 연결된 타잎의 랩핑 단자 입니다。
- 점프 소케트(품번ＪＳ－１)와 조합에 의해서
스위치의 절환이 가능합니다。이 경우 프린트 기판 면으로부터의 높이는 ６mm입니다。(ＷＬ－１과ＪＳ－１의 조합)
- ３４핀 연결이므로、몰드 컷트용 니퍼(품번ＭＯＣ－３)로
원하는 극수로 잘라서 사용 하십시오。
- 재질
- 수지부・・・・・・ＰＢＴ흑색(ＵＬ９４Ｖ－０)
- 핀부・・・・・・린청동
- 처리
- 프린트 기판 취부 구멍경・・・・・・１．０～１．１φ
- 정격전류・・・・・・３A
- 정격전압・・・・・・２５０VＡＣ，ＤＣ
- 절연저항・・・・・・５００MΩ이상
- 내전압・・・・・・１０００VＡＣ，ＤＣ、１분간
- 사용온도범위・・・・・・－４０～＋１２５℃

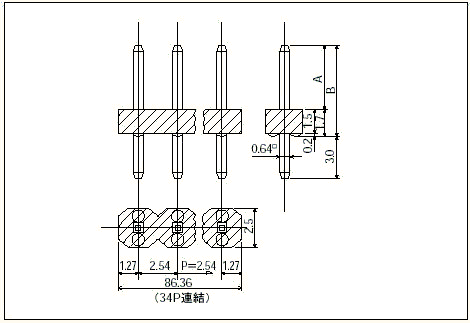

| 품번 | A | B |
|---|
| WL-1 | 4.3 | 6 |
| WL-8 | 8 | 9.7 |
| WL-10 | 10 | 11.7 |
| WL-12 | 12 | 13.7 |
| WL-14 | 14 | 15.7 |
