랩핑용
랩핑용 단자 앵글 연결 타잎
[WLA시리즈] (１팩10개입) |
| ■사용예 |
 |
| 프린트판을 직각으로 세운 경우 |
 |
| WLA-2-2과JS-1을
사용 한 경우 |
- ２．５４mm피치로 연결한 앵글타잎 랩핑 단자 입니다。
- 점프 소케트(품번ＪＳ－１)과 조합으로 스위치의
절환이 가능 합니다。
- 기판과 기판을 90°로 연결이 가능합니다。
- ３４핀 연결이므로、ＷＬＡ－１시리즈（１열타잎）은、몰드용 니퍼
(품번ＭＯＣ－３)로 절단하여 원하시는 극수로
사용 하십시오。
- ＷＬＡ－２시리즈（２열타잎）은、희망하는 극수로 절단하여 납품 해 드립니다。
- 재질
- 수지부・・・・・・ＰＢＴ흑색(ＵＬ９４Ｖ－０)
- 핀부 ・・・・・・린청동
- 처리
- 프린트판 취부 구멍경・・・・・・１．０φ
- 정격전류・・・・・・３A
- 정격전압・・・・・・２５０VＡＣ，ＤＣ
- 절연저항・・・・・・５００MΩ이상
- 내전압・・・・・・１０００VＡＣ，ＤＣ、１분간
- 사용온도범위・・・・・・－４０～＋１２５℃

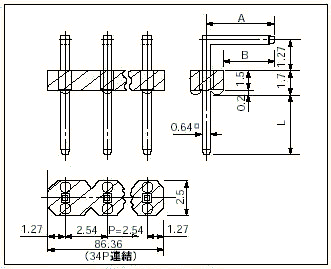

WLA-1시리즈
| 품번 | L | A | B |
|---|
| WLA-1-1 | 3.0 | 5.0 | 3.75 |
| WLA-1-2 | 4.3 | 5.0 | 3.75 |
| WLA-1-3 | 3.0 | 4.25 | 3.0 |
| WLA-1-4 | 4.3 | 4.25 | 3.0 |
| WLA-1-5 | 4.3 | 5.55 | 4.3 |

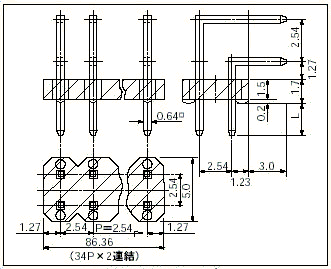

WLA-2시리즈
| 품번 | L |
|---|
| WLA-2-1 | 3.0 |
| WLA-2-2 | 4.3 |
 |  |
| WLA-1시리즈 | WLA-2시리즈 |
■주문방법(ＷＬＡ－２타잎)
ＷＬＡ－２－１－1０ＰＷ←편측１０Ｐ
(지시가 없으면、최대 연결수 ３４ＰＷ로 납품 해 드립니다。)
PDF파일(30KB)
