MAC8 표면실장용（랩핑）

표면실장용（랩핑）

표면실장용 랩핑단자 [HWP-2P, 3P시리즈]	ＰＡＴ

（주）종래의 ＨＷ시리즈는 강도향상、휨방지를 위하여、재질을 LCP에서 PPS로 변경하였습니다
（종래타잎도 공급 하고있습니다）

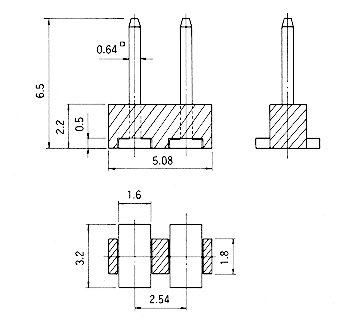

ＨＷＰ－２Ｐ

■사용예
●ＪＳ－１을 사용했을때

추천취부랜드

표면실장용기판에 세울 수 있는 랩핑단자 입니다。
２핀과 3핀이 연결 되어있습니다。
점프소케트 〔ＪＳ－１〕을 넣거나빼냄으로 스위치 대용이 됩니다。
리플로에 걸 수 있는 타입 입니다。
사용온도범위・・・・・・－４０～＋１２５℃
재질
- 핀부・・・황동
- 수지부・・・PPS흑색(UL94V-0)
전류용량・・・・・・３A
절연저항・・・・・・５００MΩ이상
절연내압・・・・・・１０００V ＡＣ、ＤＣ１분간

●품번

품번	처리	포장상태	포장개수
HWP-2P-G	니켈성금도금	낱개	1팩100개입
HWP-2P-G-M	니켈성금도금	매거진	100개입
HWP-2P-G-T	니켈성금도금	릴	1릴1200개입
HWP-2P-S	니켈성주석도금	낱개	1팩100개입
HWP-2P-S-M	니켈성주석도금	매거진	100개입
HWP-2P-S-T	니켈성주석도금	릴	1릴1200개입
HWP-3P-G	니켈성금도금	낱개	1팩100개입
HWP-3P-G-M	니켈성금도금	매거진	70개입
HWP-3P-G-T	니켈성금도금	릴	1릴1200개입
HWP-3P-S	니켈성주석도금	낱개	1팩100개입
HWP-3P-S-M	니켈성주석도금	매거진	70개입
HWP-3P-S-T	니켈성주석도금	릴	1팩1200개입

ＨＷＰ－３Ｐ

■사용예
●ＪＳ－１을 사용한 경우

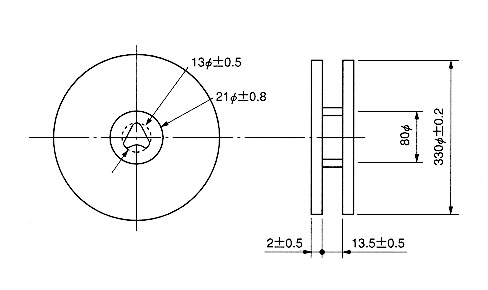

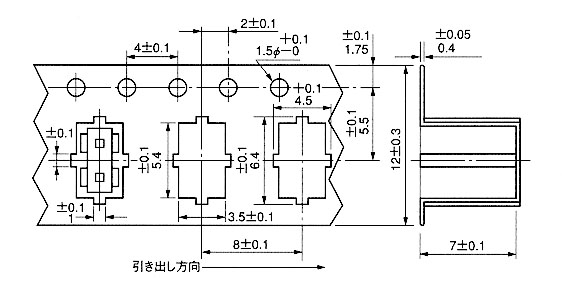

■ＨＷＰ－２Ｐ－□－Ｔ칫수도

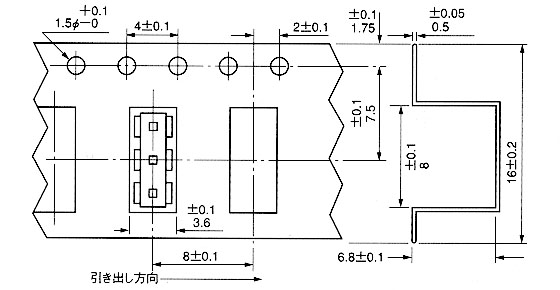

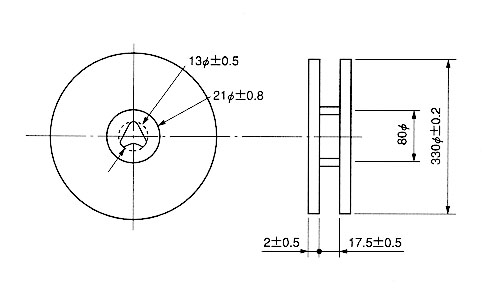

■ＨＷＰ－３Ｐ－□－Ｔ칫수도
