표면실장용（랩핑）
표면실장용 랩핑 단자 (２열연결타잎)
[HWW-20PW시리즈] (1팩10개입) |
- 표면실장용기판에 세울 수 있는 랩핑단자 입니다。
- ２．５４mm피치로 ２열 연결되어 있습니다。(최대２０ＰＷ연결)
- 점프소케트 〔JS-1〕〔JSW-1〕을
넣고뺌으로 해서 스위치 대용이 됩니다。
- 양사이드의 핀은 위치결정핀과 겸용입니다。
- 위치결정핀도 전기적으로 사용 가능합니다。
- 리플로 대응형
- 재질
- 핀부・・・황동
- 수지부・・・PCT흑색(UL94V-0)
- 전류용량・・・・・・３A
- 절연저항・・・・・・５００MΩ이상
- 절연내압・・・・・・１０００V ＡＣ、 ＤＣ１분간
- 사용온도범위・・・・・・－４０～＋１２５℃

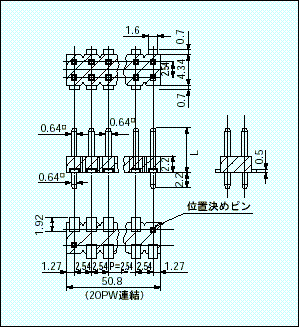

| 품번 | L | 처리 |
|---|
| HWW-20PW-G | 6.5 | 니켈성금도금 |
| HWW-20PW-S | 6.5 | 니켈성주석도금 |
| HWWH-20PW-G | 8.2 | 니켈성금도금 |
| HWWH-20PW-S | 8.2 | 니켈성주석도금 |
■주문방법
HWW-10PW-G
언더라인의 부분에 편측의 극수를 기입해 주십시오。(이경우、합계핀수는 ２０Ｐ가 됩니다。)
*HWW-1PWはHW-2P、HWWH-1PWはHWH-2P을
사용해 주십시오。
（이경우、위치결정핀은 없습니다。）
*극수지정이 없는겨우、최대극수２０ＰＷ를 납품 해 드립니다。
*위치결정핀 없이도 제작 가능하므로 상담 해 주십시오。

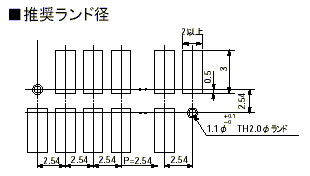

■실장시의 주의
긴 연결수로 사용하는 경우、리플로시 수지부에 휨 발생이 있으므로、몇군데에 접착재를 발라주십시오。
PDF파일(28KB)
