표면실장용（콘넥터）
표면실장용 콘넥터(연결타잎)
[HH-20시리즈] (1팩10개입) |
ＰＡＴ |
 |
| 사용예 |
 |
| 사용예 |
 |
| 메일핀(ＯＭ시리즈)를
사용한 경우 |

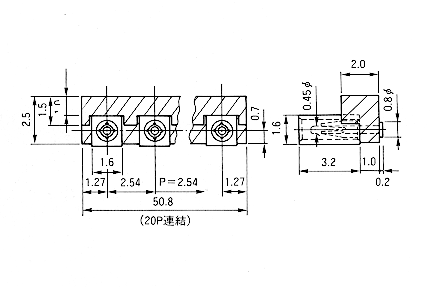

- 표면실장용 콘넥터 ＨＨ시리즈 시리즈를 케리어에 붙여 ２０Ｐ연결
한 타잎입니다。
- ２．５４mm피치로 나열되어 있습니다。（희망하는 극수로 잘라서 사용해 주십시오。）
- 납땜 종료후、케리어는 제거하여 주십시오。
- 리플로 대응형
- 재질
- 케리어부
- 수지부・・・ＰＣＴ수지흑색(UL94V-0)
- 핀부・・・린청동、니켈성금도금
- 소케트부・・・ＨＨ－１
시리즈를 참조 해주십시오。
| 품번 | 처리 |
|---|
| HH-20P-G | 금도금 |
| HH-20P-S | 주석도금 |
■사용상의 주의
긴타잎으로 사용할 경우에 리플로시、접힐 우려가 있으므로
양사이드를 마스킹테이프로 붙잡아 주십시오。

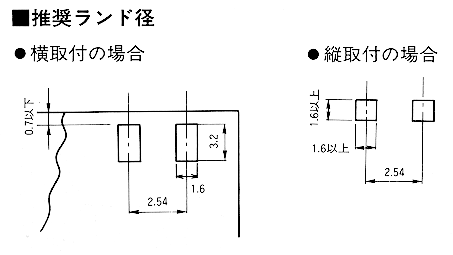

※랜드의 다리는 ＰＣ판의 가장자리 보다 ０．７mm이하로 하여주십시오。
(메일핀에 하우징ＯＨ시리즈 사용의 경우)
PDF파일(30KB)
