프린트기판 2단적재용
초소형 2단적재용 단자〔고정형〕(H=2.0～5.0mm)
(1.27mm、2.54mm피치)
[MB시리즈] (１팩10개입) |

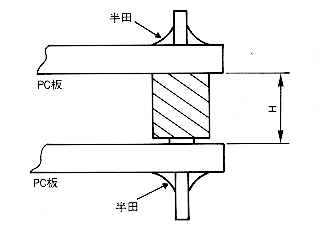

- 표면실장용기판등을 2단 적재 할 경우에 사용하여 주십시오。
- ２매의 기판을 납땜으로 고정 합니다。
- １．２７mm、２．５４mm피치의 2종류가 있습니다。
- 재질
- 수지부・・・・・・ＰＣＴ수지 흑색(UL94V-0)
- 핀부・・・・・・린청동、처리・・・・・・니켈도금
- 전류용량・・・・・・２A
- 절연저항・・・・・・５００MΩ이상
- 절연내압
- １０００V ＡＣ、ＤＣ(ＭＢ－３시리즈)
- ７００V ＡＣ、ＤＣ(ＭＢ－１시리즈)
- 사용온도범위・・・・・・－４０℃～＋１２５℃
- 프린트판 취부 구멍경・・・・・・０．６φ

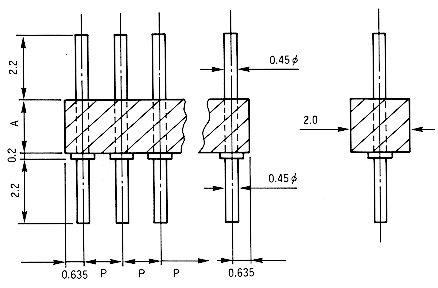

| 품번 | P | B | A | H |
연결수 |
|---|
| MB-1-2.0 | 1.27 | 2.2 | 1.8 | 2.0 | 40 |
| MB-1-2.5 | 1.27 | 2.2 | 2.3 | 2.5 | 40 |
| MB-1-3.0 | 1.27 | 2.2 | 2.8 | 3.0 | 40 |
| MB-1-3.5 | 1.27 | 2.2 | 3.3 | 3.5 | 40 |
| MB-1-4.0 | 1.27 | 2.2 | 3.8 | 4.0 | 40 |
| MB-1-4.5 | 1.27 | 3.0 | 4.3 | 4.5 | 40 |
| MB-1-5.0 | 1.27 | 3.0 | 4.8 | 5.0 | 40 |
| MB-3-2.0 | 2.54 | 2.2 | 1.8 | 2.0 | 20 |
| MB-3-2.5 | 2.54 | 2.2 | 2.3 | 2.5 | 20 |
| MB-3-3.0 | 2.54 | 2.2 | 2.8 | 3.0 | 20 |
| MB-3-3.5 | 2.54 | 2.2 | 3.3 | 3.5 | 20 |
| MB-3-4.0 | 2.54 | 2.2 | 3.8 | 4.0 | 20 |
| MB-3-4.5 | 2.54 | 3.0 | 4.3 | 4.5 | 20 |
| MB-3-5.0 | 2.54 | 3.0 | 4.8 | 5.0 | 20 |
| 품번 | P | B | A | H |
연결수 |
|---|
| MB-1-1.2H | 1.27 | 4.5 | 1.0 | 1.2 | 40 |
| MB-1-2.0H | 1.27 | 4.5 | 1.8 | 2.0 | 40 |
| MB-1-2.5H | 1.27 | 4.5 | 2.3 | 2.5 | 40 |
| MB-1-3.0H | 1.27 | 4.5 | 2.8 | 3.0 | 40 |
| MB-1-3.5H | 1.27 | 4.5 | 3.3 | 3.5 | 40 |
| MB-1-4.0H | 1.27 | 4.5 | 3.8 | 4.0 | 40 |
| MB-1-4.5H | 1.27 | 4.5 | 4.3 | 4.5 | 40 |
| MB-1-5.0H | 1.27 | 4.5 | 4.8 | 5.0 | 40 |
| MB-3-1.2H | 2.54 | 4.5 | 1.0 | 1.2 | 20 |
| MB-3-2.0H | 2.54 | 4.5 | 1.8 | 2.0 | 20 |
| MB-3-2.5H | 2.54 | 4.5 | 2.3 | 2.5 | 20 |
| MB-3-3.0H | 2.54 | 4.5 | 2.8 | 3.0 | 20 |
| MB-3-3.5H | 2.54 | 4.5 | 3.3 | 3.5 | 20 |
| MB-3-4.0H | 2.54 | 4.5 | 3.8 | 4.0 | 20 |
| MB-3-4.5H | 2.54 | 4.5 | 4.3 | 4.5 | 20 |
| MB-3-5.0H | 2.54 | 4.5 | 4.8 | 5.0 | 20 |
H시리즈는 프린트판 두께2.0～4.0용 입니다。
Ｈ＝５．５mm이상은ＭＢ시리즈Ｈ＝５．５～２２mm를 참조하여 주십시오。
■주문방법
ＭＢ－１－４．０－１０Ｐ ← 희망 극수를 기입하여 주십시오。
(지정이 없으면 최대 연결수로 납품해 드립니다。)
PDF파일(22KB)
