MAC8　2단적재용

프린트기판　2단적재용

탈착형 2단적재용 [OX시리즈] (１팩1,000개입)


칫수표

OX-000	OX-001 OX-002	OX-003 OX-004 OX-005

프린트기판을 2단적재시 사용해주십시오。

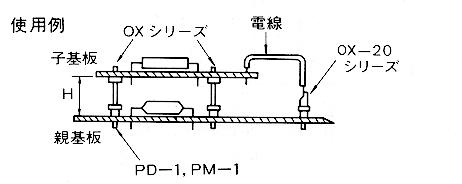

ＯＸ시리즈를 서브기판측에、ＰＤ、ＰＭ시리즈 소케트핀을 메인기판측에 부착하여、서브기판을 착탈 할 수 있습니다。
ＯＸ시리즈를 ２．５４mm피치로 몰딩한 타잎은 ＯＹ시리즈 입니다。
재질・・・・・・황동
처리・・・・・・니켈도금
프린트판 취부 구멍경・・・・・・０．８φ

■ＯＸ시리즈（서브기판측）
품번	A(mm)	H(mm)
OX-000	3.6	4.5
OX-001	4.1	5
OX-002	6.1	7
OX-003	9.1	10
OX-004	11.6	12.5
OX-005	14.1	15

※H칫수는、ＰＤ－１、ＰＭ－１을 사용한 경우의 메인기판과 서브기판의 간격입니다。

적합 소케트핀・・・・・
ＰＤ－１、ＰＤ－４、ＰＭ－１

■ＯＸ－２０시리즈（전선용）


칫수도

OX-201 OX-202	OX-301

전선을 경유하여 착탈 가능합니다。
단자핀은 ２．５４mm로 사용할때는 옆과 접촉할 우려가 있으므로 절연 튜브를 씌워주십시오。
점퍼선으로도 사용 가능합니다。
적합 소케트핀・・・・・ＰＤ－１、ＰＤ－４、ＰＭ－１

품번	A(φ)	B(φ)	전선취부방법
OX-201	1.4	0.6	납땜
OX-202	1.6	0.9	납땜
OX-301			압착（압착공구OMXT-1）

PDF파일(25KB)
