MAC8　표면실장용（경사소케트）

표면실장용（경사소케트）

SMT경사 소케트 [AS시리즈] (１팩10개입)	ＰＡＴ

가이드사용의 경우

서브기판이 ４５°의 각도로 취부 됩니다。
직각으로 취부 하는것 보다 높이를 낮게 할 수 있어서、효율적 공간사용이 가능하고、또한、ＰＣ판의 점검도 용이하게 할 수 있습니다。
표시소자를 취부하면、보기 편하게 됩니다。
재질
- 수지부・・・・・・ＰＣＴ흑색(ＵＬ９４Ｖ－０)
- 소케트부・・・・・・바디・・・황동
- 콘텍터・・・베릴륨동
처리
- 소케트부
  - 바디・・・니켈성주석도금
- 콘텍터・・・니켈성금도금
전류용량・・・・・・１A
절록저항・・・・・・５００MΩ이상
절연내압
- ＡＳ－１시리즈・・・・・・５００V ＡＣ、ＤＣ１분간
- ＡＳ－３시리즈・・・・・・１０００V ＡＣ、ＤＣ１분간
접촉저항・・・・・・１０mΩ이하
탈착력・・・・・・３０g이상
탈착회수・・・・・・１００회이상
사용온도범위・・・・・・－４０～＋１２５℃
적합 메일핀경・・・・・・０．３５～０．４７φ

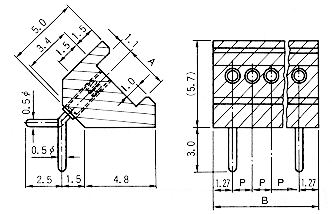

품번	A	B	P	서브기판 적합 PC판두께	서브기판 적합 메일핀	최대 연결수
AS-1-0.6	1.8	52.07	1.27	0.6	MA-1-0	40P
AS-1-0.8	2.0	52.07	1.27	0.8		40
AS-1-1.0	2.2	52.07	1.27	1.0		40
AS-1-1.2	2.4	52.07	1.27	1.2		40
AS-1-1.6	2.8	52.07	1.27	1.6		40
AS-3-0.6	1.8	50.8	2.54	0.6	MA-3-0	20
AS-3-0.8	2.0	50.8	2.54	0.8		20
AS-3-1.0	2.2	50.8	2.54	1.0		20
AS-3-1.2	2.4	50.8	2.54	1.2		20
AS-3-1.6	2.8	50.8	2.54	1.6		20

■주문방법 ＡＳ－１－０．６－１０Ｐ ←극수를 기입해 주십시오
표면실장용핀이 ８Ｐ、위치결정핀이 ２Ｐ가 됩니다。

PDF파일(29KB)
