ジャン太

■使用例

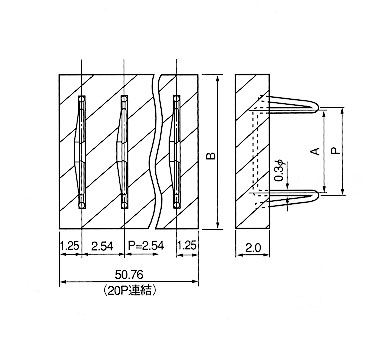

■寸法図

■使用上の御注意

連結数が多い場合、抜くのに 相当な力が必要です。 片側を上げてから抜くように して下さい。

ＴＨ穴にしっかり合わせて挿入 して下さい。 合っていない場合、ピンが 曲がったり、抜けたりします。

• ２．５４mmピッチで巾が５．０８、７．６２、１０．１６mmの部分を連結してショートする事が出来ます。
  (例、ＩＣの部分)
• ワンタッチで最大２０ラインの信号切替ができます。
• 高さは２mm、色々な使い方で御利用下さい。
• 材質
  • ピン部・・・ベリリウム銅 ニッケル下地金メッキ(ＸＲ−□)
• 樹脂部・・・ＰＢＴ樹脂(UL94V-0)
• 定格電流・・・１A
• 定格電圧・・・１２５V ＡＣ,ＤＣ
• 接触抵抗・・・５０mΩ以下
• 絶縁抵抗・・・５００MΩ以上
• 絶縁耐圧・・・１０００V ＡＣ,ＤＣ１分間
• プリント板適合スルーホール穴・・・０．８５〜０．９０φＴＨ仕上り径
• プリント板適合板厚・・・０．８〜１．６t
• 使用温度範囲・・・−４０〜＋１２５℃
• 使用湿度範囲・・・０〜８５％ＲＨ（但し結露しないこと。）
• 使用回数・・・５０回以下（同一スルーホール穴に対して）
• 挿抜力（１ピン当り）(金メッキ品)


  スルーホール穴	挿入力	抜去力
  0.85φ	600g以下	100g以上
  0.9φ	300g以下	30g以上

品番	P	A	B
XR-2	5.08	4.58	9.08
XR-3	7.62	7.12	11.62
XR-4	10.16	9.66	14.16

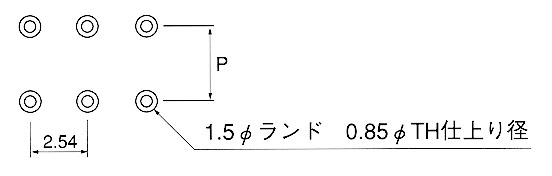

■推奨ランド径

■御注文方法

• ＸＲ−２−５Ｐ←極数を入れて下さい。(最大２０Ｐ)
• 使用上の御注意を読んで御使用下さい。
