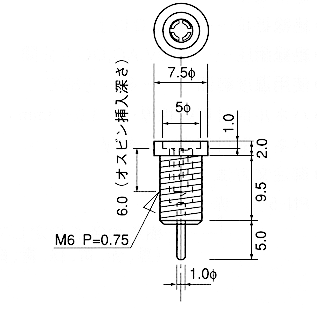

파넬용
소케트 타잎(2.0φ용)
[품번PN-7-1] (１팩10개입)
■사용예
메일측에
ＯＰ－７－２－１００(전선부착)
반대측에
ＯＲ－５－３－５０(전선부착)
을
사용 한 경우
소케트로 되어있어、메일측은、
ＯＰ－７－１、ＯＰ－７－２、ＯＰ－７－２－１００(전선부착)
이 적합 합니다。
반대측(１．０φ측)에도 소케트가 준비되어 있습니다、
ＯＲ－５－３、ＯＲ－５－３－５０(전선부착)
이 적합 합니다。
재질
핀부・・・・・・인청동
수지부・・・・・・ＰＰＯ(UL94V-1)
처리
핀부・・・・・・니켈기반 금도금
수지색・・・・・・흑、적、황、녹、청、백
적합 메일핀경・・・・・・２．０φ
삽입력・・・・・８００g이상
탈거력・・・・・１００g이상
탈착회수・・・・・１０００회이상
정격전류・・・１０A
접촉저항・・・２０mΩ이상
절연저항・・・５００MΩ이상
절연내압・・・１０００V ＡＣ、ＤＣ１분간
사용온도범위・・・－４０～＋１２５℃
파넬 취부가능 판두께・・・・・・０．５～５．０mm
파넬 취부 구멍경・・・・・・６．０φ
■주문방법
ＰＮ－７－１ 적 ←수지의 색을 지정하여 주십시오。
(흑、적、황、녹、청、백)
■사용상의 주의
취부시、체결 토오크는 ３Kg이하로 사용하여 주십시오。
